住建部消防检测设备仪器配置清单



2019年4月1日起，范围对建筑工程、市政公用工程施工总承包一级资质审批实行告知承诺制。



2019年9月1日起，住房和城乡建设部（住建部）负责的建筑业企业、工程监理企业、工程勘察、工程设计资质延续审批实行告知承诺制，不再委托各省级住建主管部门审查。



万霖消防检测设备研发中心，针对此次标准进行设备配置调整，本次调整后完全符合国家GA 1157-2014（国标） 一级消防检测设备、二级消防检测仪器、三级全套消防设施维护保养检测设备的设备配套标准，消防检测工具箱、消防督验检查监收箱、火灾现场勘查箱、建筑消防设施检测箱、消防电气检测设备等。万霖消防检测研发中心在范围内都有消防检测仪器的销售，本产品百分百通过本地消防局及技术质监局的通过，如果有不能通过的，万霖消防检测中心郑重承诺，免费提供不能检测通过的设备更换，直至检测通过为准。

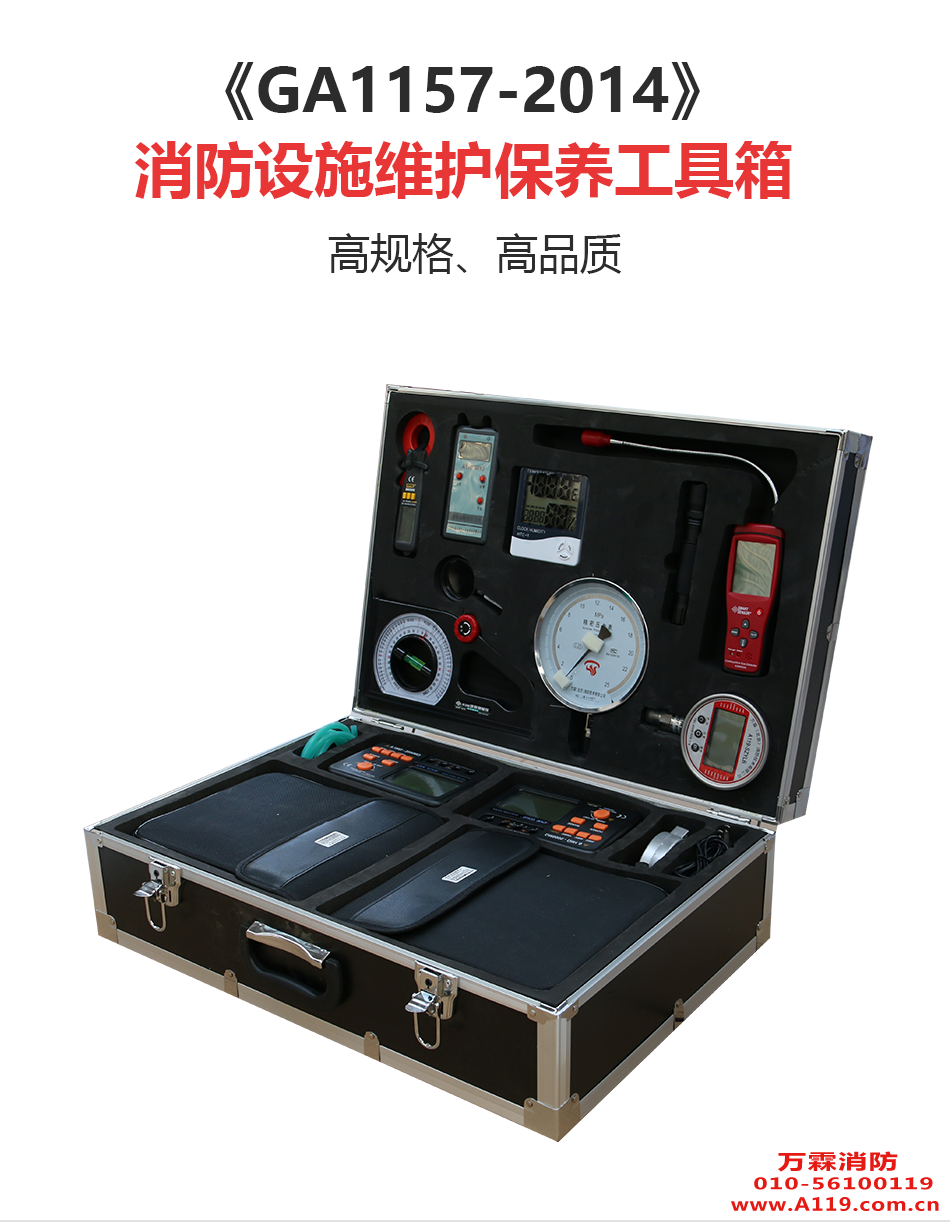

根据国家消防技术服务机构设备配备《GA1157-2014》标准生产配备了一套专业的消防检测工具仪器，方便用户直接采购进行资质申报工作，也方便用户整套采购后可以的展开一系列的消防设施维保检测工作，万霖消防检测设备主要用于建筑消防设施的维护管理、火灾自动报警系统施工及验收、自动喷水灭火系统施工及验收、气体灭火系统施工及验收检测、泡沫灭火系统施工及验收检测、防火卷帘、防火门、防火窗施工及验收检验、细水雾灭火系统设计规范性检测、消防给水及消火栓系统检测检验、建筑消防设施检测等。



住建部消防检测设备仪器



1. 秒表量程不小于15min；精度：0.1s可用于测量火灾自动报警系统的我相应时间，水流指示器的延迟时间，电梯的迫降时间，灯具的应急工作时间



2. 卷尺量程不小于30m；精度：1mm适用于检查测量长度，高度等方面的指标（例如消防水带，手提式灭火器和推式灭火器的喷射软管的长度）



3. 游标卡尺量程不小于150m；精度：0.02mm消防水管件，灭火器直径等



4. 钢直尺量程不小于50cm；精度：1mm量灭火器高度WWW.ZMJAXF.COM



5. 直角尺主要用于对消防软管卷盘的检查主要用于对消防软管卷盘的检查



6. 电子秤量程不小于30kg测量灭火器重量



7. 测力计量程：50N～500N；精度：±0.5%用于检查消防水带的单位长度质量，适用于测量排烟防火阀手动开启的操作力，测量开启排烟阀的拉力，检漏装置测试；闭门器开启/关闭力矩的测试



8. 手电充电式，LED冷光源照明用



9. 激光测距仪量程不小于50m；精度：3mm测量距离、面积、空间、体积



10. 数字照度计量程不小于2000lx；精度：±5%测量消防应急照明设施的照度值是否符合规范要求



11. 数字声级计量程：30dB～130dB；精度：1.5dB主要用来测量报警广播，水力警铃，电警铃，蜂鸣器等报警器件的声响效果



12. 数字风速计量程：0m/s～45m/s；精度：±3%用于测定防排烟系统中送风口和排烟口的风速、风量，以校核其是否符合现行消防规范的有关规定



13. 数字微压计量程：0Pa～3000Pa；精度：±3%；具有清零功能，并配有检测软管用于测量保护区域的层顶，中间层及下层防烟楼梯间，前室，合用前室的余压值，以校核其是否符合现行消防规范有关要求



14. 数字温湿度计用于环境温湿度检测用于环境温湿度检测



15. 超声波流量计测量管径范围：0mm～300mm；（消防检查设备）精度：±1%用于检测消火栓系统和水喷淋系统的给水量以及消防竖管的流量分配



16. 数字坡度仪量程0-90°精度0.1°检测地面坡度是否符合消防规范



17. 垂直度测定仪0-500mm精度0.2um测量建筑是否垂直



18. 消火栓测压接头压力表量程0-1.6MPa用于检测室内消火栓的静水压和出水压力，并校核水枪充实水柱的专用装置



19. 喷水末端试水接头压力表量程：0MPa～0.6MPa；精度：1.6级1.高位水箱供水时不利点喷头的工作压力2.水流指示器动作时报警时间3.报警阀的压力开关动作报警时间4.距水利警铃3M远处声强



20. 接地电阻测量仪量程：0Ω～1000Ω；精度：±2%用于测量储油罐、避雷针等防雷防雷接地电阻



21. 绝缘电阻测量仪量程：1MΩ～2000 MΩ；精度：±2%用于测量各种绝缘材料的电阻值及变压器，电动机，电缆及电器设备等，检测相线与设备接地之间的电阻，判断绝缘程度



22. 数字万用表可测量交直流电压、电流、电阻、电容等测量直流和交流电压，直流电流，电阻，温度，二极管正向压降，晶体管HFE参数及电路通断等



23. 感烟探测器功能试验器检测杆高度不小于2.5ｍ，加配聚烟罩，内置电源线；连续工作时间不低于２h检查点型感烟火灾探测器功能



24. 感温探测器功能试验器检测杆高度不小于2.5ｍ，内置电源线；连续工作时间不低于２h检查点型感温火灾探测器功能



25. 线型光束感烟探测器滤光片减光值分别为0.4dB和10.0dB各一片；具备手持功能测试线性光束感烟探测器26. 火焰探测器功能试验器红外线波长大于等于850nm，紫外线波长小于等于280nm。检测杆高度不小于2.5ｍ用于火焰探测器的调试，验收和维护检查。WWW.XDJYQ.COM对火焰探测器或感温（定温，差定温）探测器进行火灾相应试验27. 漏电电流检测仪量程：0A～2A；精度：0.1mA测量电线是否漏电



28. 便携式可燃气体检测仪用于可燃气体，氢气氨气液化石油气，甲烷等用于防爆场所的可燃气体，氢气氨气液化石油气，甲烷等，连续检测工业现场、巷道等环境中可燃气体浓度



29. 数字压力表量程0-20MPa，精度0.4级测试消火栓用30. 细水雾末端试水装置压力表量程：0MPa～0.6MPa；精度：0.4级安装在系统管网或分区管网的末端，检验系统启动。

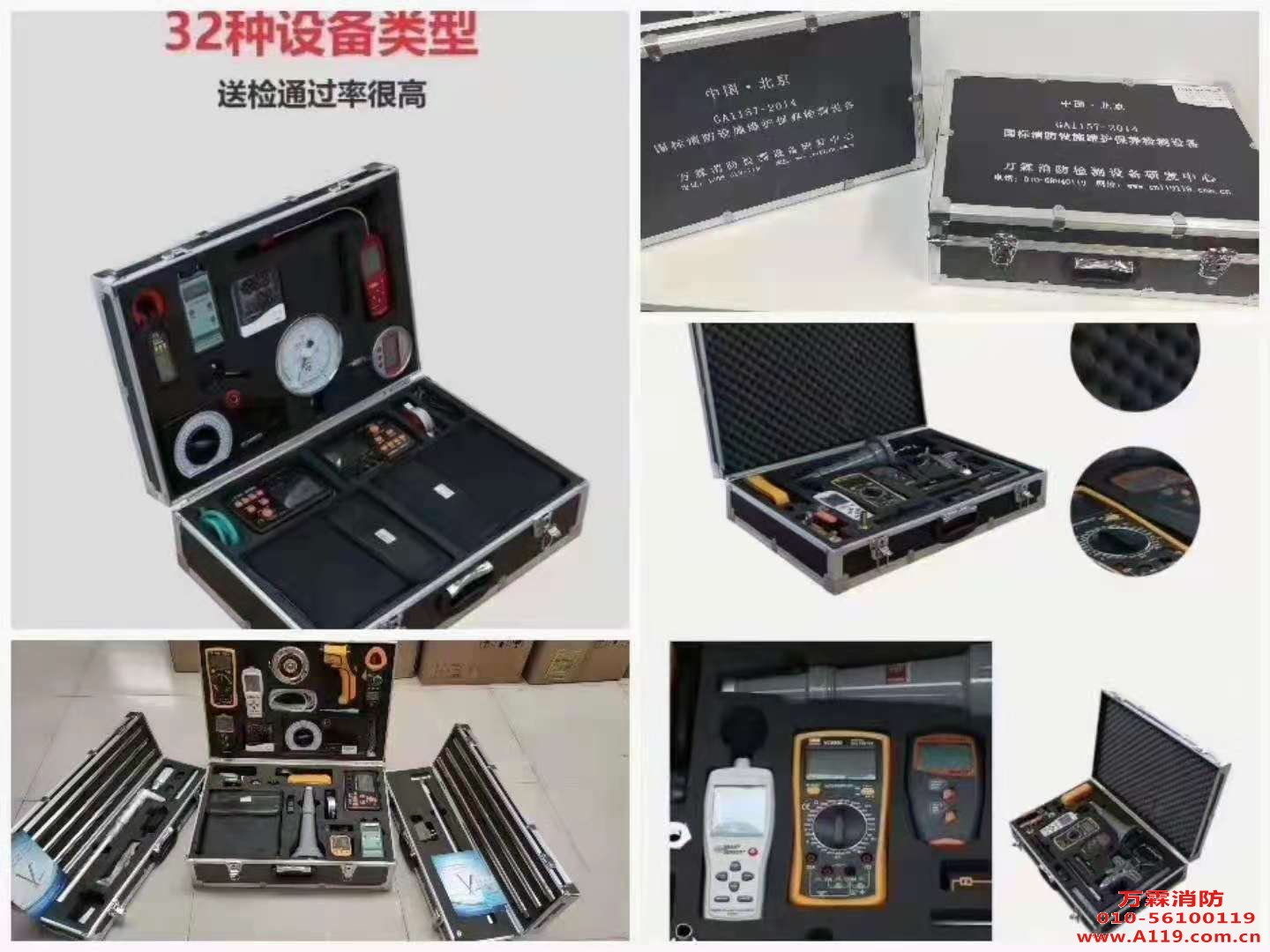

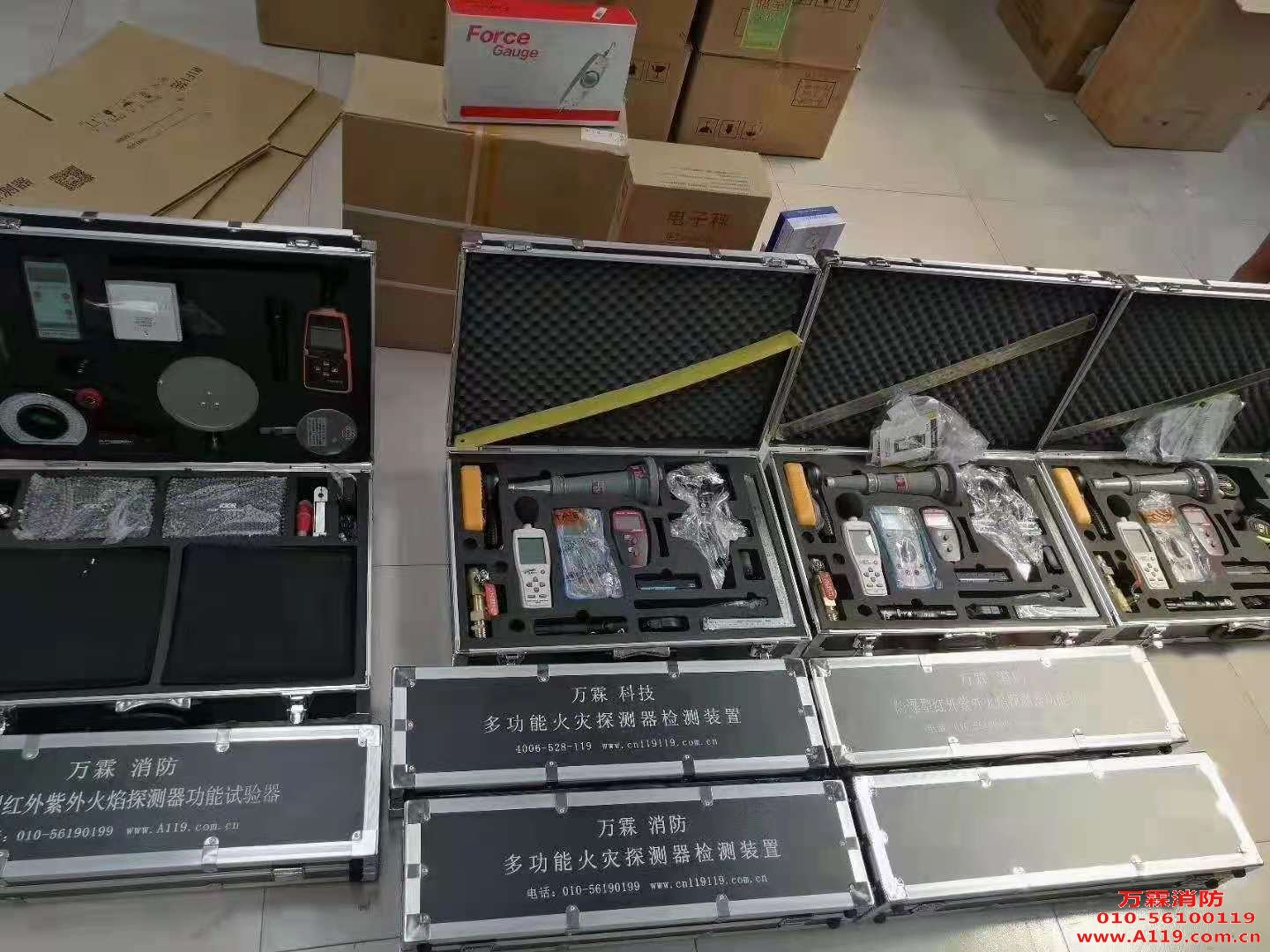

一二级消防检测设备



消防检测仪器使用方法及应用：

1.秒表



秒表主要有机械秒表和电子表等2类，电子秒表主要为三按键和四按键2大类。现在，使用为广泛的是电子秒表，机械秒表使用已很少见。目前，国产电子秒表一般是利用石英振荡器的振荡频率作为时间基准，采用6位液晶数字显示时间，具有显示直观、读取方便、功能多等优点，如图1-1所示。



图1-1秒表



（一）、应用范围



秒表在建设工程消防施工质量控制、技术检测、维护管理及其消防产品现场检查中使用广泛，可以用于火灾自动报警系统的响应时间、水流指示器的延迟时间、电梯的迫降时间、灯具的应急工作时间等情形。



（二）、使用方法



秒表使用前，阅读其说明书，或者参考下列操作方法进行测量操作。



1.测量单个时间



在秒表开启状态下，按MODE键选择，即可出现秒表功能。按下START/STOP按钮，开始计时，再次按下START/STOP按钮，停止计时，显示测出的时间数据。按LAP/RESET键，自动复位（即数据归零）。



2.测量多个时间



测量不同步的多组时间数据时，采用多组计时功能（可记录数据的数量以秒表的说明书为准）。测量时，首先在秒表开启状态下，按下START/STOP按钮，开始计时，按下LAP/RESET按钮，显示不同物体的计秒数停止，并显示在屏幕上方。此时秒表仍在记录，内部电路仍在继续为后面的物体累积计秒。全部物体记录完成后正常停表，按RECALL可进入查看前面的记录情况，上下翻动可用START/STOP和LAP/RESET两键。



3.时间、日期调整



若需要进行时刻和日期的校正与调整，可按MODE键，待显示时、分、秒的计秒数字时，按住RECALL键2秒后见数字闪烁即可选择调整，直到显示出所需要调整的正确秒数时为止，再按下RECALL键。



（三）、注意事项



1.电子秒表定期更换电池，一般在表盘显示变暗时即可更换，不能待电子秒表电池耗尽再更换。



2.电子秒表平时放置在干燥、安全、无腐蚀的环境中，确保防潮、防震、防腐蚀、防火等防范措施到位。



3.避免在电子秒表上放置物品。



4.秒表损坏或者出现故障，送专业维修单位进行维修，并定期检定。



5.秒表的精度一般在0.1s~0.2s，计时误差主要因启动、停止计时的人为操作误差造成。



02



照度计



照度计是一种测量光度、亮度的专用仪器仪表。光照度是物体被照明的程度，即物体表面所得到的光通量与被照面积之比，单位为勒克司(lux，法定符号lx)，图2-1。







图2-1照度计



（一）、应用范围



在消防监督检查工作中一般用于测量消防应急照明设施的照度值是否符合规范的要求。



使用照度计测量应急照明灯地面中心低照度不应低于0.5Lx，地下人防工程的照度不应低于5Lx,使用照度计测量消防控制室、消防水泵房、防烟排烟机房、消防用电的蓄电池室、自备发电机房、电话总机房等火灾发生时仍需坚持工作的房间正常照明时工作面的照度和应急照明时工作面的照度，图2-2、图2-3。



（二）、使用方法



使用前，阅读其说明书，或者参考下列操作方法进行测量操作。



1.打开光检测器盖子，并将光检测器水平放在测量目标照射范围内不利点的位置。



2.选择适合测量档位。如果显示屏左端只显示“1”，表示照度过量，需要重新选择大的量程。



3.当显示数据比较稳定时，读取并记录读数器中显示的观测值。观测值等于读数器中显示数字与量程值的乘积。比如：屏幕上显示500，选择量程为“×2000”，照度测量值为1000000lx，即（500×2000）lx。



图2-2照度计使用范例







图2-3照度计使用范例



03



声级计



数字声级计，是一种按照一定的频率计权和时间计权测量声音的仪器，测量单位一般为分贝（dB），图3-1。







图3-1声级计



从声级计上得出的噪声级读数，必须注明测量条件，如单位为dB，且使用的是A计权网络，则应记为dB（A）。



（一）、应用范围



在消防监督检查工作中主要用来测量报警广播、水利警铃、电警铃、蜂鸣器等报警器件的声响效果。数字声级计，是一种按照一定的频率计权和时间计权测量声音的仪器，测量单位一般为分贝（dB）。在消防监督检查工作中主要用来测量报警广播、水利警铃、电警铃、蜂鸣器等报警器件的声响效果。







图3-2声级计使用范例



（二）、使用方法（仅供参考，可查阅具体说明书）



1.按下电源开关，按下LEVEL选择合适的档位测量现在的噪音，以不出现“UNDER”或“OVER”符号为主。



2.要测量以人耳为感受的噪音请选用dBA。



3.要读取及时的噪音量请选择FAST。如果获得当时的平均噪音量请选SLOW。



4.如要取得噪音量的值，可按“MAX”功能键，即可读到噪音的值。



5.我们要求声级计的测量范围在30-130dB之间，准确度为±1.5dB，取样率:2次/秒。



（三）、注意事项



1.环境噪声大于60dB的场所，声警报的声压级应高于背景噪声15dB。



2.用声级计测量报警阀动作后，距水力警铃3m处声压级不低于70dB，图3-2。



04



测距仪



测距仪是测量距离的工具，从测距基本原理，可以分为激光距仪、超声波距仪和红外距仪三类。激光测距仪是目前使用为广泛的测距仪，是利用激光对目标的距离进行准确测定的仪器。激光测距仪在工作时向目标射出一束很细的激光，由光电元件接收目标反射的激光束，计时器测定激光束从发射到接收的时间，计算出从观测者到目标的距离，图4-1。消防检测设备：WWW.XDJYQ.COM



图4-1测距仪



（一）、应用范围



测量距离、面积、空间体积。



（二）、使用方法（仅供参考，可查阅具体说明书）



1.测量单个距离



将激活的激光瞄准目标区域；轻按“测量”键；设置测量距离。设备立即显示结果。



2.测量面积



按“面积”键，显示面积显示符号；按“测量”键，测量个距离；按“测量”键，测量第二个距离；该设备在总计行显示结果，并在第二行显示下一个测量值分别测量的距离。



3.测量空间体积



按“体积”键，显示体积符号；按“测量”键，测量个距离；按“测量”键，测量第二个距离；按“测量”键，测量第三个距离；该设备在总计行显示结果，并在第二行显示下一个测量值分别测量的距离。



05



卷尺



卷尺是日常生活中常用的工量具。大家经常看到的是钢卷尺，建筑和装修常用，也是家庭必备工具之一。分为纤维卷尺，皮尺，腰围尺等。鲁班尺，风水尺，文公尺同样是属于钢卷尺，图5-1。





图5-1钢卷尺



（一）、应用范围



适用于检查测量长度、高度等方面的指标，具体举例如下：



1.手提式灭火器和推车式灭火器的喷射软管的长度；



2.检查推车式灭火器行驶机构的通过性能；



3.消防水带的长度；



4.对消防水枪进行抗跌落性能试验时确定跌落高度；



5.对水带接口进行抗跌落性能试验时确定跌落高度；



6.测量防火门的外形尺寸及其防火玻璃的外形尺寸；



7.设在顶棚上的排烟口，距可燃构件或可燃物的距离不应小于1.00m；



8.手提式灭火器喷射软管的长度应不小于400mm（不包括软管两端的接头）；



9.推车式灭火器喷射软管的长度应不小于4m（不包括软管两端的接头和喷射枪）；



10.在推（拉）过程中，推车式灭火器整体的低位置（除轮子外）与地面之间的间距不小于100mm；



11.消防水带的长度不应小于水带标称长度1米；



12.对消防水枪进行抗跌落性能试验时跌落高度为2土0.02m。三种不同姿态跌落后不应有破裂现象，且能正常操作使用；



13.对消防水枪进行抗跌落性能试验时，内扣式接口以扣爪垂直朝下的位置、卡式接口和螺纹式接口以接口的轴线呈水平状态，从离地1.5m土0.05m高处(从接口的低点算起)自由跌落到混凝土地面上五次。接口坠落五次后检查，不应有破裂现象，且能正常操作使用；



14.防火门长度和高度的外形尺寸应≤样品描述中的外形尺寸；



15.防火门的防火玻璃的外形尺寸应≤样品描述中的玻璃外形尺寸。



06



风速计



风速计是测量空气流速的仪器。一般为旋桨式风速计，由一个三叶或四叶螺旋桨组成感应部分，将其安装在一个风向标的前端，使它随时对准风的来向。桨叶绕水平轴以正比于风速的转速旋转，图6-1。







图6-1风速计



（一）、应用范围



可用来测量防烟排烟系统中的送风口和排烟口的风速、风量，以校核其是否符合现行消防规范的有关规定。



（二）、使用方法（仅供参考，可查阅具体说明书）



风速、风温测量



（1）打开电源开关。



（2）将风轮依顺风方向与风向垂直放置，使风轮依风速大小自由转动。



（3）读取液晶显示器上之风速及风温值。



（4）欲改变风速单位，按UNIT3键，选取适当单位m/s、ft/min、knots、km/h、MPH。



（5）欲改变温度单位，按℉/℃键即可选择。



（6）欲作值、小值测量时，按MAX/MIN键选择即可。



（7）按HOLD键即可作资料保留。



（三）、注意事项



保护对象周围的空气流动速度不宜大于3.0m/s。必要时，应采取挡风措施。



采用局部应用灭火系统的保护对象，应符合下列要求：



1.保护对象周围的空气流动速度不应大于2m/s。必要时，应采取挡风措施。



2.加压送风口的风速不宜大于7m/s。选取每个独立的送风系统或竖井取有利点检查。



3.排烟阀(口)处的风速不宜大于10m/s。选取每个独立的系统取有利点检查。



（四）、测量排烟风口的风速的方法：



1.小截面风口（风口面积小于0.3m2），可采用5个测点，见图6-2所示。







图6-2小截面风口



2.当风口面积大于0.3m2时，对于矩形风口，见图6-3所示，按风口断面的大小划分成若干个面积相等的矩形，测点布置在图每个小矩形的中心，小矩形每边的长度为200mm左右。



图6-3矩形风口测点布置



3.对于条形风口见图6-4所示，在高度方向上，至少安排两个测点，沿其长度方向上，可取4－6个测点；对于圆形风罩，见图6-5所示，并至少取5个测点，测点间距≤200mm。





图6-4条缝形风口测点布置



4.若风口气流偏斜时，可临时安装一截长度为0.5－1m，断面尺寸与风口相同的短管进行测定。







图6-5圆形风口测点布置







图6-6风速计使用范例



07



数字微压计



数字微压计是用于测量高层建筑内机械加压送风部位余压值的一种仪器，图7-1。例如防烟楼梯间送风余压值不应小于50Pa，前室或合用前室送风余压值不应小于25Pa。







图7-1数字微压计



（一）、应用范围



用于测量保护区域的顶层、中间层及下层防烟楼梯间、前室、合用前室的余压值，以校核其是否条例现行消防规范有的关要求，图7-2。



防烟楼梯间的余压值应为40～50Pa，前室、合用前室的余压值应为25～30Pa。



图7-2数字微压计使用范例



（二）、使用方法（仅供参考，可查阅具体说明书）



1.打开电源开关，预热15分钟，按动调零扫钮，使显示屏显地“0000”（传感器两端等压）。



2.用胶管连接嘴与被测压力源，测高于大气压接正压接嘴；测低于大气压接负压接嘴。另一接嘴通大气、仪器示值即为表压。用于消防监督时即正压接嘴胶管置于机械加压送风部位，负压接嘴胶管置于常压部位，观察微压计显示屏显示值，稳定后记录测量结果。



08



消火栓系统试水装置



消火栓系统试水检测装置是用于检测室内消火栓的静水压，出水压力，并校核水枪充实水柱的专用装置，图8-1。由水带接口、短管、压力表和闷盖组成，可在消火栓出口形成一个测压环节。当与消火栓和水带、水枪连接时，检测栓口出水压力，当与消火栓和闷盖连接时，检测栓口静水压。







图8-1消火栓系统试水检测装置



（一）、应用范围



静水压力测试：使用消火栓系统试水装置，选择不利处消火栓，连接压力表及闷盖，开启消火栓，测量栓口静水压力。（注：当建筑高度不超过100米时，高层建筑不利点消火栓静压不应低于0.07MPa，当建筑高度超过100米时，高层不利点消火栓静水压力不应低于0.15MPa。



使用消火栓系统试水装置，选择有利处消火栓，开启消火栓，测量栓口静水压力。（注：栓口静水压力不应大于1.0MPa。



（二）、使用方法（仅供参考，可查阅具体说明书）



消火栓栓口静水压力的测量



1.将消火栓测压接头接到消火栓栓口。



2.安装好压力表，并调整压力表检测位置使之竖直向上。



3.在消火栓测压接头出口处装上端盖。



4.缓慢打开消火栓阀门，压力表显示的值为消火栓栓口的静水压力，图8-2。



5.测量完成后，关闭消火栓阀门，旋松压力表，使消火栓测压接头内的水压泄掉，然后取下端盖。在测量栓口静压时，开启阀门应缓慢，避免压力冲击造成检测装置损坏。



动压测试：使用消火栓试水检测装置，打开闷盖，按设计出水量开启消火栓，启动消防泵，测量不利处消火栓出水压力。（注：消火栓充实水柱应符合设计要求，建筑高度小于24m普通建筑，充实水柱不小于7m，建筑高度小于100m高层建筑，甲乙类厂房，超过六层民用，超过四层厂房、库房，充实水柱不小于10m，建筑高度小于100m高层工业建筑，高架库房，充实水柱不小于13m。可以参看表1。



使用消火栓系统试水检测装置，打开闷盖，按设计出水量开启消火栓，启动消防泵，测量有利处消火栓出水压力。（注：栓口出水压力不应大于0.5MPa,如大于0.5MPa,消火栓处应设减压装置)。



表1水枪出水压力和流量、充实水柱关系表



注：红字部分是常用数值。







图8-2消火栓系统试水检测装置使用范例



09



超声波流量计



超声波在流动的流体中传播时就载上流体流速的信息。因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量，图9-1。





图9-1超声波流量计



（一）、应用范围



用来检测消火栓系统和水喷淋系统的给水量以及消防竖管的流量分配。



《高规》规定高层建筑室内消火栓的设计流量为20L/S—40L/S。



《建规》规定民用建筑室内消火栓的设计流量为5L/S—30L/S，室外消防水量为10L/S—30L/S；厂房仓库等设计流量为5L/S—40L/S；室外消防水量为10L/S—45L/S。



手持式超声波流量计。其测量管径在0-700mm，精度±1%。



（二）、使用方法（仅供参考，可查阅具体说明书）



先将传感器与主机相接，红色传感器接于上游端子，蓝色传感器放于下游端子。然后将两个磁性传感器与所测流量的管道连接，若不能相吸引，则采用支架将传感器固定。固定好后打开主机输入管道材质、直径、传感器距离，流体性质等相应的参数，即可开始测量。



超声波流量计的传感器一般采用V方式和Z方式安装，通常情况下，管径小于300mm时，采用V方式安装，管径大于200mm时，采用Z方式安装。对于即可以用V方式安装又可以Z方式安装的传感器，尽量选用Z方式。实践表明，Z方式安装的传感器超声波信号强度高，测量的稳定性也好，图9-2。







图9-2超声波流量计使用范例



10



防火涂料测厚仪



防火涂料测厚仪又叫涂层测厚仪，是一种小型测量仪，图10-1，它能、无损伤、精密地进行磁性金属基体上的非磁性覆盖层厚度的测量。根据原理可分为：涡流式和超声波式。







图10-1防火涂料测厚仪



（一）、应用范围



适用于测量薄型（膨胀型）、超薄型钢结构防火涂料的厚度检查和膨胀倍数检查。



1.在已施工涂料的构件上，随机选取3个不同的涂层部位，分别用磁性测厚仪测量其厚度



2.然后点燃专用燃气喷枪分别对准选定的三个位置，喷灯外焰应充分接触涂层，供火时间不低于15分钟。停止供火后观察涂层是否膨胀发泡，用游标卡尺测量其发泡层厚度,结果相除。



薄型（膨胀型）钢结构防火涂料膨胀倍数应≥5，超薄型钢结构防火涂料≥10。



（二）、使用方法（仅供参考，可查阅具体说明书）



1.调零：将探头置于无涂层的光洁平整的底材（即与有涂层的待测工件材质相同）上，探头轴线与底材平面垂直并且接触紧密，旋动调零旋钮使液晶显示器显示0



2.标准：将随本仪器配置的标有厚度值的标准厚度试块（有机玻璃），置于探头与上述底材之间，旋动校准旋钮，使液晶显示器显示试块的标称厚度值；



3.重复调零和校准几次，直至达到在调零状况下，显示器显示0；同时在校准状况下，显示器显示标准试块厚度值之后，便可对待测工件进行厚度测量了。



（三）、注意事项



测量时，必须保证探头轴线一定垂直于被测工作表面，并且接触严密。



11



喷水末端试水接头



喷水末端试水接头装置可用于模拟一只喷头开放，进行灭火功能试验，并进行动静压力的测量，图11-1。



图11-1水喷淋末端试水装置



（一）、应用范围



1.高位水箱供水时不利点喷头的工作压力；



2.水流指示器动作时报警时间；



3.报警阀的压力开关动作报警时间；



4.距水力警铃3m远处声强；



5.喷淋泵完成启动的时间；



6.喷淋泵供水的不利点喷头工作压力；



7.水流指示器、压力开关的复位。



（二）、使用方法（仅供参考，可查阅具体说明书）



将接头与水喷淋系统管道末端的实验阀门连接，将装置的末端的螺母卸下，开启水喷淋系统末端的实验阀门，既可进行检测。



12



点型感烟探测器试验器



顾名思义是用于测试点型感烟探测器试验器功能的仪器，图12-1。







图12-1点型感烟火灾探测器试验器



（一）、应用范围



适用于检查点型感烟火灾探测器。



（二）、使用方法（仅供参考，可查阅具体说明书）



用加烟器向点型感烟火灾探测器施加烟气，点型感烟火灾探测器的报警确认灯应长时间亮起，并保持至复位，同时火灾报警控制器应有对应的报警点显示，显示的位置应与点型感烟火灾探测器所在的位置一致。



在火灾报警控制器处复位，刚才报警的点型感烟火灾探测器的报警确认灯就结束长时间亮起状态，恢复到正常监视状态。



如果30秒内探测器灯亮，属于正常，否则不合格。



13



点型感温探测器试验器



顾名思义是用于测试点型感温探测器试验器功能的仪器，图13-1。







图13-1点型感温火灾探测器试验器



（一）、应用范围



适用于检查点型感温火灾探测器。



（二）、使用方法（仅供参考，可查阅具体说明书）



用热风机向点型感温火灾探测器的感温元件加热，图30，点型感温火灾探测器的报警确认灯应长时间亮起，并保持至复位，同时火灾报警控制器应有对应的报警点显示，显示的位置应与点型感温火灾探测器所在的位置一致。



在火灾报警控制器处复位，刚才报警的点型感温火灾探测器的报警确认灯就结束长时间亮起状态，恢复到正常监视状态。



（三）、注意事项



热风机应能产生使点型感温火灾探测器报警的热气流，进行试验时，气流温度应大于80℃。



14



线形光束感烟探测器滤光片



用于测试线形光束感烟探测器功能的仪器，图14-1。







图14-1线形光束感烟探测器滤光片



（一）、应用范围



适用于检查线型光束感烟火灾探测器，图14-2。



（二）、使用方法（仅供参考，可查阅具体说明书）



1.选用两片不同隔离度的滤光片：0.9dB滤光片和10.0dB。



2.将透光度为0.9dB的滤光片置于探测器的光路中并尽可能靠近接收器，观察火灾报警控制器的显示状态和火灾探测器的报警确认灯状态。如果30s内未发出火灾报警信号，说明该探测器正常。



3.将透光度为10.0dB的滤光片置于探测器的光路中并尽可能靠近接收器，观察火灾报警控制器的显示状态和火灾探测器的报警确认灯状态。如果30s内未发出火灾报警信号，说明该探测器正常。







图14-2线形光束感烟探测器滤光片工作原理



（三）、注意事项



因为线型光束感烟火灾探测器的响应阈值应不小于1.0dB不大于10.0dB，所以0.9dB和10.0dB的滤光片都是探测器不响应的极限值。所以当放置这两片滤光片在探测器光路中时，如果探测器不响应，则认为探测器正常；如果探测器报警，则认为探测器不正常。必须两次测试都合格，则认为探测器正常。



15



火焰探测器功能试验器



用于测试火焰探测器功能的仪器，图15-1。







图15-1火焰探测器功能试验器



（一）、应用范围



用于火焰探测器调试、验收和维护检查。对火焰探测器，感温（定温、差定温）探测器进行火灾响应试验。



（二）、使用方法（仅供参考，可查阅具体说明书）



将火焰光源（如打火机、蜡烛，火焰高度4cm左右）置于距离探测器正前方1m处，静止或抖动，点型火焰火灾探测器的报警确认灯应长时间亮起，并保持至复位，同时火灾报警控制器应有对应的报警点显示，显示的位置应与点型火焰火灾探测器所在的位置一致。



在探测器监测视角范围内、距离探测器0.55～1.00m处，放置紫外光波长<280nm或红外光波长>850nm光源，静止或抖动，在30s内，查看探测器报警确认灯和火灾报警控制器火警信号显示；撤消光源后，查看探测器的复位功能。



在火灾报警控制器处复位，刚才报警的点型火焰火灾探测器的报警确认灯就结束长时间亮起状态，恢复到正常监视状态。





图15-2火焰探测器功能试验器火焰正常高度



1.火焰光源（如打火机、蜡烛）的火焰高度应在4cm左右，图15-2。



2.应将火焰光源置于距离探测器正前方1m处。



3.可以同时用秒表测定从报警确认灯亮起至火灾报警控制器发出报警声光和显示的响应时间。



16



红外测温仪



红外测温仪是用来非接触测量温度的仪器，图16-1，它的测温原理是将物体发射的红外线具有的辐射能转变成电信号，红外线辐射能的大小与物体本身的温度相对应，根据转变成电信号大小，可以确定物体的温度。







图16-1红外测温仪



（一）、应用范围



红外测温仪无需接触即可、精确地测量物体表面温度，非常方便。在电气消防安全检测时，用来检测电气线路超温情况。是电气消防检测不可缺少的检测仪器。



红外测温仪分为便携式红外测温仪和固定式红外测温仪。我们在消防电气检测中常用的是测量范围在-30-350℃，精度±2%或±2℃的便携式红外测温仪。







图16-2红外测温仪使用范例







图16-3红外测温仪使用范例



（二）、使用方法（仅供参考，可查阅具体说明书）



测温仪会在按下扳机时打开。若连续8秒钟内没有检测到活动，测温仪会关闭。测量温度时，将测温仪瞄准目标，拉起并保持扳机不动。松开扳机以保持温度读数。一定要考虑距离与光点尺寸比以及视场。激光仅用于瞄准目标物体，图16-2、16-3。



要找出热点或冷点，将测温仪瞄准目标区域之外。然后，缓慢地上下移动以扫描整个区域，直到找到热点或冷点为止。



17



红外热像仪



红外热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，这种热像图与物体表面的热分布场相对应，图35。通俗地讲红外热像仪就是将物体发出的不可见红外能量转变为可见的热图像。热图像的上面的不同颜色代表被测物体的不同温度。在消防监督检查工作中一般用于测量电气火灾隐患。







图17-1红外热像仪



应用范围



用红外热像仪测量导线接头、导线与设备或器具接线端子的温度，其允许温度应符合相关规定，图17-1。







图17-2红外热像仪使用范例



18



防爆静电电压表



在一些具有可燃性气体或粉尘的场所，静电是要禁止的，而静电又往往无法发现和感觉到，对于管道或皮带的输送、物料的搅拌或人体上产生的静电，是我们日常检查的重点之一。利用防爆型静电电压表就可以测量这些场所的静电电压，图18-1。



图18-1防爆型静电电压表



（一）、应用范围



1.石油、化工、粮食加工、粉末加工、管道输送气体、液体、粉尘等。



2.气体、液体、粉尘的喷射（冲洗、喷漆、泄露）。



3.皮带输送。



4.物料搅拌、混合、过滤等。



5.高速行驶的交通工具。



6.人体静电（行走、脱衣、梳理毛发、用有机溶剂洗衣等）。



（二）、使用方法（仅供参考，可查阅具体说明书）



1.打开电源开关，接通电源；



2.距离带电体30cm以上处按调零开关调零，消除感应屏上的静电。



3.将电压表探头由30cm处靠近被测物体规定的距离处，读取电压值（为液晶显示值×10）；



4.不要用手去触摸感应屏，以免损坏输入器件。



（三）、注意事项



1.电极板不能直接接触被测物体，以免发生静电转移，影响测量准确性。



2.应保持感应板的清洁。



3.感应板不能碰撞硬物体。



4.仪器显示数字不清或不显示时，请打开后盖，更换电池。



5.由于静电总是集中在物体的尖端、边缘等部位，这些部位的电荷密度高，且容易放电。因此，测量时要尽可能测量这些部位。



防爆静电电压表的测量范围宜在0-40KV，误差<±20V。



19



接地电阻测试仪



接地电阻测试仪是检验测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具，图19-1。







图19-1接地电阻测试仪



（一）、应用范围



在消防监督检查工作中一般用于测量储油罐、避雷针等防雷接地电阻。例如防火检测中甲、乙、丙类液体贮罐及其附属设备，应设接地装置，接地电阻不应大于10Ω。



（二）、注意事项



电气系统的接地电阻值应符合设计文件。如设计无规定时，单独设置的配电系统保护接地，其接地电阻应不大于4Ω。



防静电接地电阻值应符合下列数值：



1.防静电与防感应雷共用接地的接地电阻应不大于10Ω；



2.单独设置的防静电保护的接地装置电阻应不大于100Ω。



加油加气站采用共用接地装置时接地电阻不应大于4Ω，单独设置接地装置时，油罐、液化石油气罐和压缩天然气储气罐组的防雷接地装置的接地电阻、配线电缆金属外皮两端和保护钢管两端的接地装置的接地电阻不应大于10Ω；保护接地电阻不应大于4Ω；地上油品、液化石油气和天然气管道始、末端和分支处的接地装置的接地电阻不应大于30Ω，图19-2。







图19-2接地电阻测试仪使用范例



20



绝缘电阻测试仪



它是一种用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等绝缘电阻的专门仪器，图20-1。







图20-1绝缘电阻测试仪



（一）、应用范围



检测相线与设备接地线之间的电阻，判断绝缘程度。在消防监督检查工作中一般用于测量导线的对地绝缘电阻。



导线的绝缘皮无论是聚氯乙烯塑料还是橡胶层，随着使用时间长，会出现自然老化现象，或由于负荷较大，使导线发热而使绝缘性能下降。绝缘层的绝缘性能的下降往往是用肉眼无法发现的，这种隐患将可能导致火灾和人身危险。另外，在日常的安全检查时，导线的相线和电气设备的绝缘性能也是检查的重点，需要测量相线和设备接地线之间的电阻，以判断相线和设备之间的绝缘程度。



（二）、使用方法（仅供参考，可查阅具体说明书）



1.仪器开始自动检测电池容量，当指针停在BATT.GOOD区,则电池是好的,否则需充电。



2.选择需要的测试电压（2.5KV/5KV/10KV）。



3.按动测试键，开始测试。这时测试键左边高压输出指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声，代表LINE端有高压输出。



4.仪表每隔一定时间发出提示音（15秒、1分钟、10分钟）



5.当绿色LED亮,在外圈读绝缘电阻值(高范围);红色LED亮,则读内圈刻度,对(2.5KV和5KV)或(5KV和10KV)双电压等级的绝缘测试,则读黑色和红色刻度(对HT2550或HT2503型而言)。测试完后,再次按动测试键（18），仪表停止测试，等几秒钟,不要立即把探头从测试电路移开。这时仪表将自动释放测试电路中的残存电荷。



（三）、注意事项



1.当外接交流电源未接通时，如果仪表电源指示灯未亮，应接入交流电源给机内电池充电。



2.测试过程中，严禁触模LINE端裸露部分以免发生触电危险。



3.试验完毕或重复进行试验时，必须将被试物短接后对地充分放电（仪表也有内置自动放电功能，不过时间较长）。



21



万用表



万用表是电气检测作业中常用的仪器之一。此仪表可用来测量直流和交流电压、直流电流、电阻、温度、二极管正向压降、晶体管hFE参数及电路通断等，图21-1。



在消防监督检查工作中涉及到这些参数的测量时均可使用数字万用表。







图21-1万用表



（一）、应用范围



测量直流和交流电压、直流电流、电阻、温度、二极管正向压降、晶体管hFE参数及电路通断等。



应用例子1：



检查水流指示器（有延迟功能、或无延迟功能）有无输出信号。



1.对于没有延迟功能的水流指示器，将万用表连接水流指示器的输出接线，将水流指示器浆片沿着箭头指示方向推到底，万用表应有接通信号。



2.对于有延迟功能的水流指示器，将万用表连接水流指示器的输出接线，将水流指示器浆片沿着箭头指示方向推到底，同时启动秒表，延迟时间后万用表应有接通信号。



应用例子2：



检查气体灭火控制器反馈。



拆开该防护区启动钢瓶的启动信号线、并与万用表连接。将万用表调节至直流电压档后，触发该防护区的紧急启动按钮并用秒表开始计时，测量延时启动时间，经30s延时后，查看防护区内声光报警装置、通风设施、以及入口处声光报警装置的动作情况，查看气体灭火控制器与消防控制室显示的反馈信号。



（二）、使用方法（仅供参考，可查阅具体说明书）



将黑表笔插入COM插孔，红表笔插入VΩmA插孔。选择旋钮放置相应的测试位置，然后将两个表笔并接在被测负载或信号源上。



22



钳型电流表



用普通电流表测量需要将电路切断停机后才能将电流表接入进行测量。钳形电流表是由电流互感器和电流表组合而成，被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口来测量，图22-1。通常可测量交流电流、交直流电压及电阻，适用大电流的测试，使用方便，是防火检查和电气消防检测不可缺少的检测仪器。







图22-1钳形电流表



（一）、应用范围



交直流电流电压测量、交流电流测量、电阻、二极管及通断测试、火线判别等。



（二）、使用方法（仅供参考，可查阅具体说明书）



（1）将功能开关置于A~档



（2）用钳头卡住单根被测导线，调整被测导线与钳头垂直并处于钳头的几何中心位置，检查钳头应闭合良好。



（3）此时LCD读数即为被测交流电流值，图22-2。







图22-2钳形电流表使用范例



23



测力计



利用金属的弹性制成标有刻度用以测量力的大小的仪器，谓之“测力计”，图23-1。测力计有各种不同的构造形式，但它们的主要部分都是弯曲有弹性的钢片或螺旋形弹簧。当外力使弹性钢片或弹簧发生形变时，通过杠杆等传动机构带动指针转动，指针停在刻度盘上的位置，即为外力的数值。







图23-1测力计



应用范围



举例如下：适用于检查消防水带的单位长度质量；适用于测量排烟防火阀手动开启的操作力；测量开启排烟阀的拉力；检漏装置测试；闭门器开启/关闭力矩的测试。



消防监督技术装备的管理与维护



应建立消防监督技术装备使用管理制度,明确专人管理、维护和保养。



装备的使用人员,应熟悉装备和系统的性能、技术指标及有关标准，并接受相应的培训，遵守操作规程。



1.所有设备的技术资料、说明书、维修和计量检定记录应存档备查。



2.凡依法需要计量检定的装备,应进行定期计量检定，以保证装备的可靠性。



万霖消防提供二级消防检测设备满足国家检测标准GA1157-2014消防设施维护保养设备，送检通过率，满足各地区不同要求。
