系统基本组成

1）硬件：探测主机、温感线、电流互感器、剩余电流互感器等前端终端报警设备；
2）软件（云平台数据库、pc端综合管理平台系统、手机app终端软件）等；
　　 3）预警报警功能；
　　 4）设备管理功能；
　　 5）统计分析功能；

　3.2、 硬件预警端

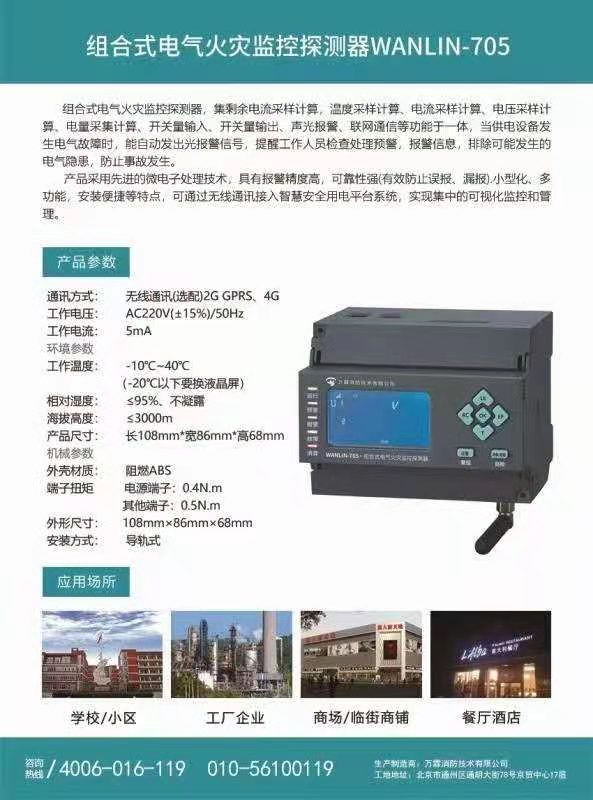

　　 探测主机技术要求：
★探测器须满足GB14287.2-2014 《剩余电流式电气火灾监控探测器》和GB14287.3-2014 《测温式电气火灾监控探测器》的标准要求。
★探测器应能同时探测1路剩余电流、4路温度、3相电流、3相电压等参数值功能，且产品可靠性高，抗干扰好。
★探测器应支持相/线电压、电流、有功/无功/视在功率、功率因数、频率、双向电能计量、需量、2~31次谐波的采集及计算。
　　 ★电压、电流精度±0.5%，有功电能精度1级。
★探测器及配电应能满足不停电安装要求，且不得破坏原有回路断路器、一次线缆。探测器剩余电流精度不得低于±1%，测量值范围不得低于20~2000mA，报警值范围不小于20~2000mA，可调步长应为1mA及以下。并支持剩余电流预警、报警两级设置。
★探测器温度精度不得低于±1℃，测量值范围不得低于0~200℃，报警值范围不小于45～140℃，可调步长应为1℃及以下。并支持温度预警、报警两级设置。
★探测器应支持电流保护功能，可根据现场需要设置电流保护投退、报警定值以及报警延时等参数。并支持温度预警、报警两级设置。
★探测器应支持电压保护功能，支持过压、欠压、缺相和不平衡报警功能，可根据现场需要设置保护投退、报警定值以及报警延时等参数。探测器应支持自检功能，当装置运行异常、元器件故障、温度探头和剩余电流互感器连接异常（短路或断路）时，应上报相应告警信息。
★探测器应具备事件顺序记录功能，将报警事件、故障事件、装置断电、开关量变位、参数修改按时间顺序进行记录，时间分辨率宜达到1ms，探测器应能记录近100条事件。
探测器的剩余电流计算方法，应至少包括全波真有效值算法和基波算法两种，满足现场不同特点用电回路的需求。
★探测器应至少支持2路开关量输入和2路开关量输出（可驱动脱扣分离器及有线烟感接入）。
探测器应具备本地声光报警及显示功能，方便现场查看运行信息。探测器的本地声音报警应可以设置为持续报警、断续报警和无报警声，并支持现场消音功能，方便根据现场实际情况选择。
★探测器应具备至少1路GPRS或NB-IoT接口，应至少同时支持Modbus协议和任意一种主动上送协议（主动上送协议：定时上送采集量，当有报警时立即上传）。探测器应另外配置1路RS-485接口。不需要为了RS-485设备单独另配无线模块，减少投资以及故障机率。
★探测器应支持DTU功能，方便现场其他RS-485设备通过本探测器将数据上送至云平台。探测器的工作电源范围应在AC 220V±10%，安装方式便捷。
　　 ★探测器应具备国内知名保险公司的产品责任险保险单。
　　  电流互感器
　　 产品要求
　　 开合式电流互感器。
★可根据现场回路电流大小选择不同规格互感器。
　　 ★额定电流IN：40mA
介电强度：一次绕组与二次绕组间可以承受2.5kV的工频电压，历时1min，无击穿或闪络现象，漏电流<1mA
绝缘电阻：一次绕组与二次绕组之间，用500V的开路电压进行测试，绝缘电阻不小于1000兆欧。
　 　 电流互感器、剩余电流互感器产品要求：
开合式剩余电流互感器，可根据现场回路电流大小选择不同规格互感器。
过载倍数：2倍。
介电强度：一次绕组与二次绕组间可以承受3kV的工频电压，历时1min，无击穿或闪络现象，漏电流<2mA
绝缘电阻：一次绕组与二次绕组之间，用500V的开路电压进行测试，绝缘电阻不小于500兆欧。
　　温度传感器产品要求：
　　 支持在电缆接头、端子、重点发热部件等部位接触式安装。
介电强度：可以承受2.5kV的工频电压，历时1min，无击穿或闪络现象，漏电流<1mA。
绝缘电阻：用500V的开路电压进行测试，绝缘电阻不小于100兆欧。
　　其他性能指标：
　　A电流精度±0.5%
　　B剩余电流测量范围20mA～2000mA
　　C剩余电流精度±1%
　　D温度测量范围0℃~200℃
　　E温度精度±1℃
　　F额定电源输入220VAC
　　G电压测量范围90V~1.2Un
　　H安装方式导轨式
