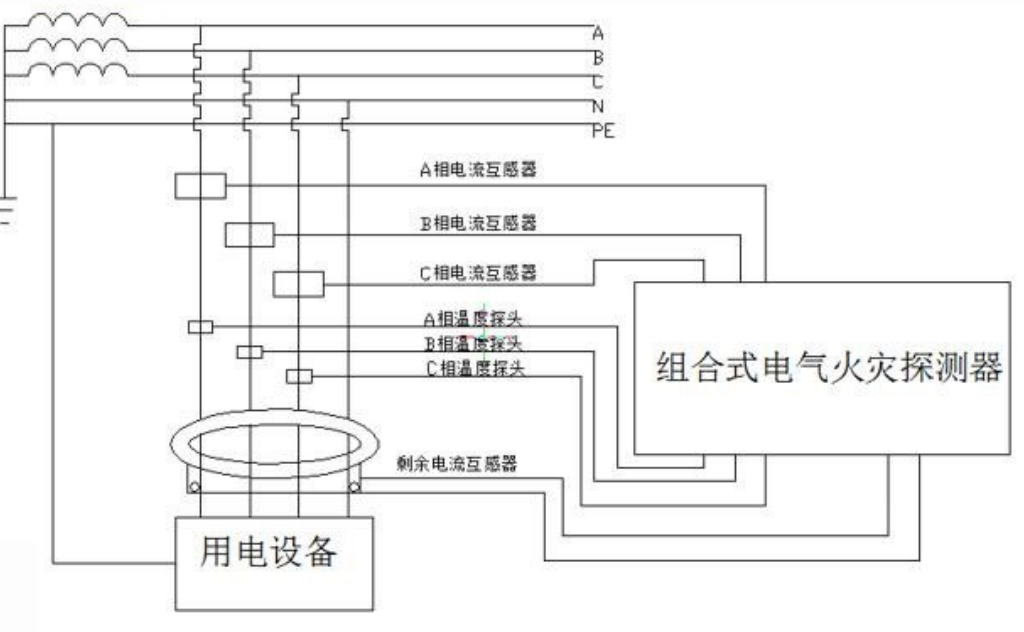

智慧用电在所监控的配电箱柜内安装一套组合式电气火灾监控探测器（剩余电流互感器、电流互感器、温度探测器），一套组合式电气火灾监控探测器，可监控1路漏电3路线缆温度、环境温度、三相电流。具体安装方式见下图：


4.2、软件部分

4.2.1利用GPRS网络将设备状态上传给云平台，系统软件平台统计、分析、展示所检测电气设备实时状态，存储设备报警历史记录。，当设备出现预警及报警时，平台推送信息给维护人员APP，维护人员录入维修结果。

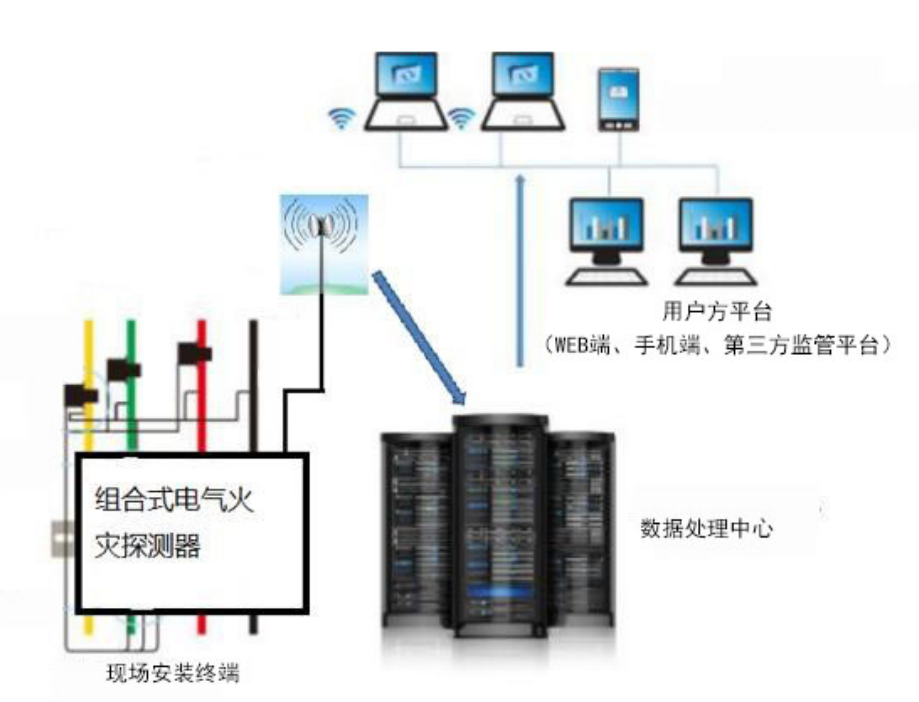

方案技术架构图：

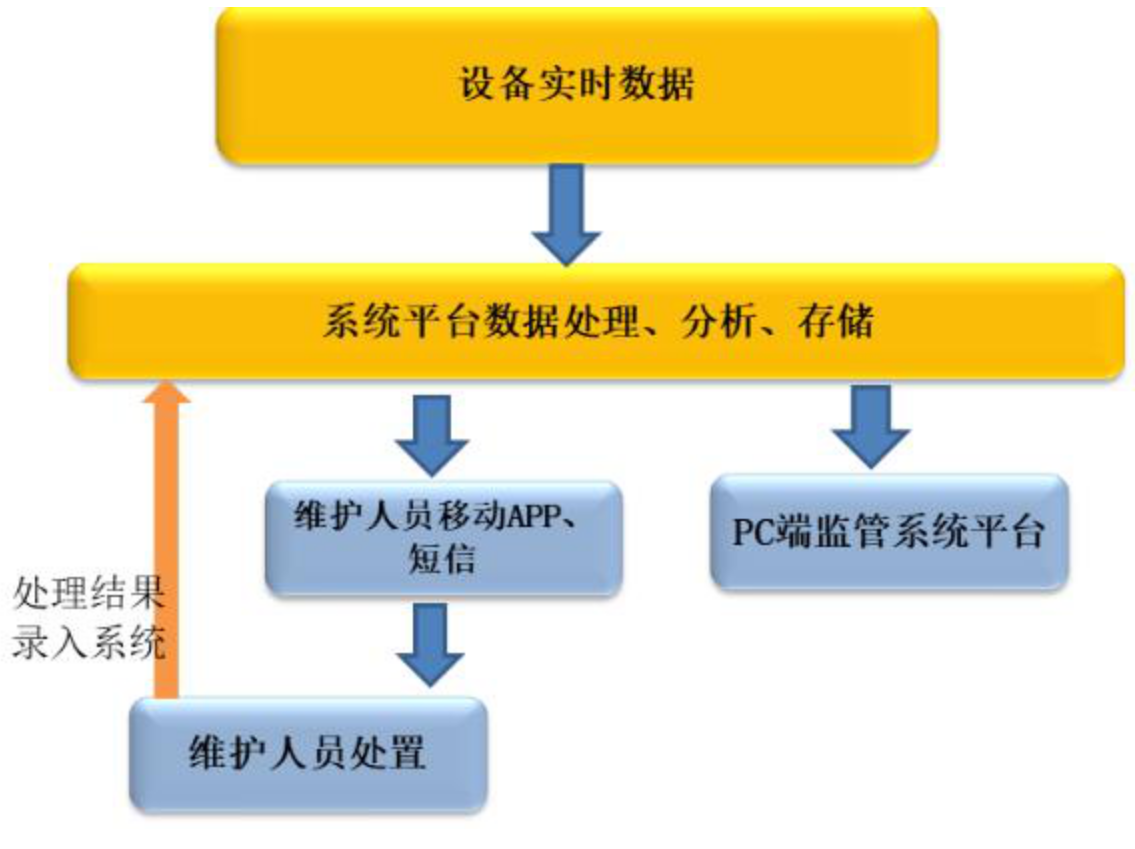

4.2.2. 故障设备处理流程要求



4.3智慧用电物联网通信组网结构

结合项目特点，系统按照分层分布式，开放式、模块化结构设 计，分为系统管理层、通信接口层、终端设备层。提高了系统的安全性、可靠性和易扩展性。

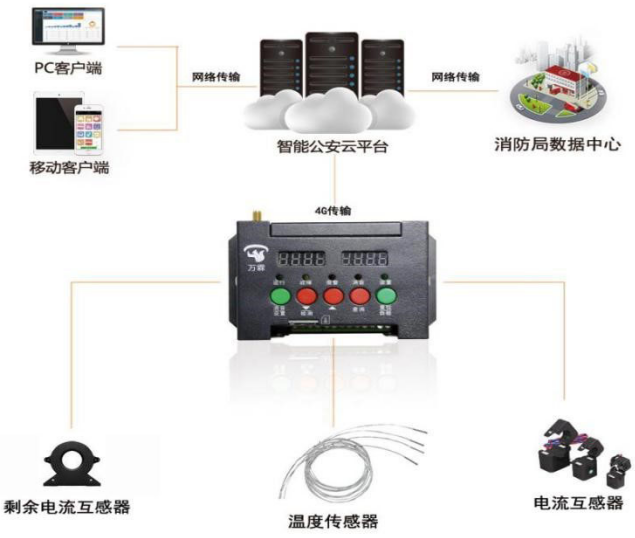

如图所示：智慧用电系统由智慧用电主机、电流互感器3个、剩余电流互感器1个、温感线4条、流量卡、天线组成。通过GPRS流量卡发送数据到云端有云端服务器统一下发到用户平台。

五、智慧化监控体系

电气电缆外面有一层绝缘体，生产的过程中要加入碳酸钙化合物，碳酸钙会导致绝缘体老化，电气线路就会慢慢开始漏电升温，后形成电气板块。电气线路又是一个隐蔽工程，看不见摸不着，只有着火了才知道电气线路有问题。
传统电气火灾监测手段往往局限于线路的漏电、过载等情况，加上对隐患数据的综合分析研判存在不足之处，因此难以发现设备本身及复杂情况下的电气火灾风险，如不能及时发现和排除报警装置的自身故障，无法准确评估电气设备和用电线路的安全状态，更难以定位建筑物中的电气风险隐患点，导致电气设备长期处于隐患故障状态，为日后的安全情况埋下了“定时炸弹”。
安装一套包括智慧用电安全监控系统就能起到电器火灾前期预警的作用。通过对用电线路的电流、温度、漏电情况进行实时监控能做到防患于未然的目的。

六、设备技术参数

主机自带三路电流输出，一路漏电流输出，可接四路温度传感器，可插GPRS流量卡，通过流量卡实时传输数据到平台服务器；简易编程连平台，直接通过手机APP绑定连接智慧用电平台，也可以设置温度，电流预警，可随时翻查各线路温度以及电流使用情况，两路继电器输出，两路485总线输出，即可作为三相电又可作为单相电使用。
1.传输方式：GPRS网络流量
2.通讯频率：900-1800Mhz
3.供电电压：Ac220v/12v供电
4.报警延迟时间：0.3s~50s
5.产品材质：钨钢
6.电流报警设定值：1A--1600A
7.温度报警设定值：0℃--140℃
8.剩余电流报警设定值：0--1000mA
9.环境温度：-10℃~+60℃
10.相对温度：≤90、不凝露
11.产品尺寸：145*85*53MM
